DL-New Line-Archi

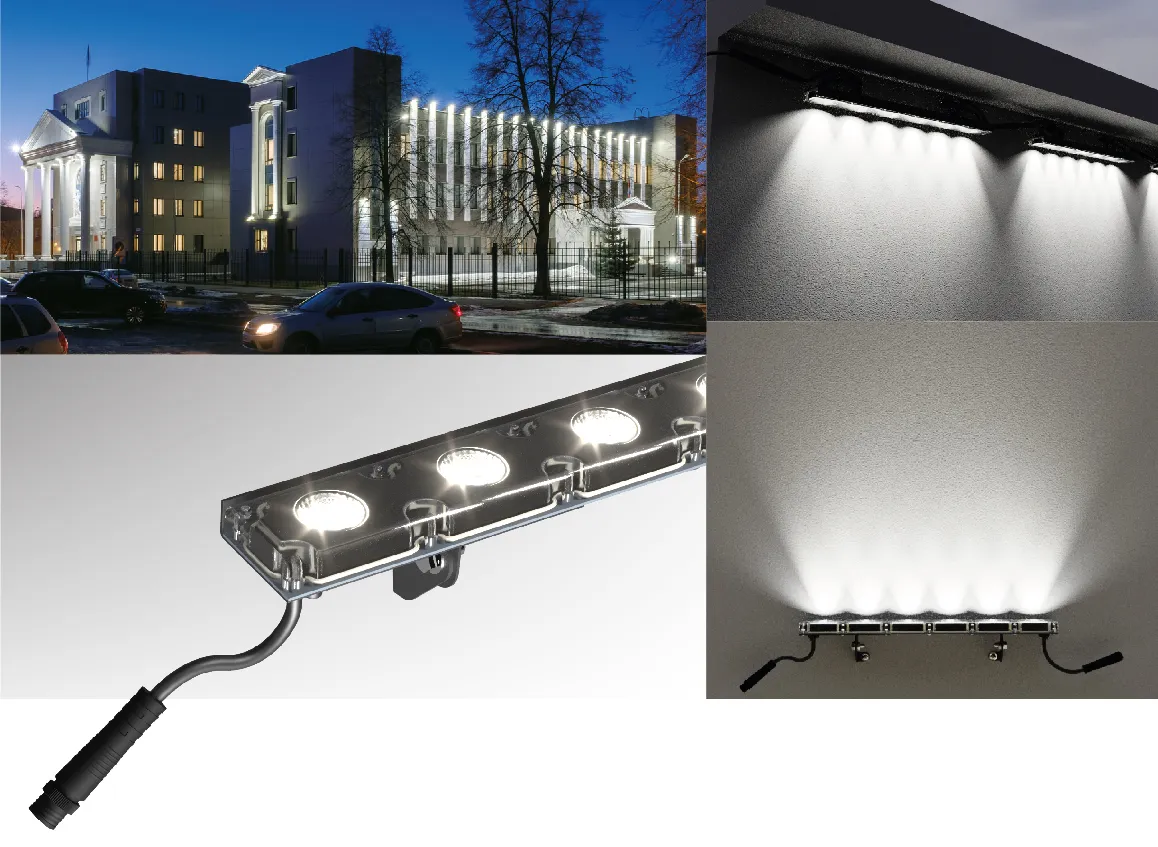

Светильник серии Archi — это современное решение для акцентной и заливающей архитектурной подсветки зданий и сооружений.
- Архитектурная подсветка зданий и сооружений
- Акцентная подсветка архитектурных форм
6 моделей в серии
Модели отличаются только этим. Всё остальное у них общее, оно ниже.
| Модель | Габариты Д×Ш×В, мм | Мощность, Вт | Световой поток, лм | Цветовая температура, K | Количество светодиодов, шт. | Масса нетто / брутто, кг | Паспорт |
|---|---|---|---|---|---|---|---|
| DL-New Line-Archi-6 | 333х42х44 | 6 | 480 | 3000/4000/5000/R/G/B | 6 | 0,35/0,45 | |
| DL-New Line-Archi-6-DMX | 333х42х44 | 6 | 480 | RGBW | 6 | 0,35/0,45 | |
| DL-New Line-Archi-12 | 666х42х44 | 12 | 960 | 3000/4000/5000/R/G/B | 12 | 0,7/0,9 | |
| DL-New Line-Archi-12-DMX | 666х42х44 | 12 | 960 | RGBW | 12 | 0,7/0,9 | |
| DL-New Line-Archi-18 | 999х42х44 | 18 | 1440 | 3000/4000/5000/R/G/B | 18 | 1,05/1,35 | |
| DL-New Line-Archi-18-DMX | 999х42х44 | 18 | 1440 | RGBW | 18 | 1,05/1,35 |
Габаритные чертежи
DL-New Line-Archi-6
DL-New Line-Archi-6
DL-New Line-Archi-6-DMX
DL-New Line-Archi-6-DMX
DL-New Line-Archi-12
DL-New Line-Archi-12
Общие характеристики
Оптические характеристики
| Эффективность, лм/Вт, не менее | 80 |
|---|---|
| Тип светодиодов | 2835/3030/3535 |
| Марка светодиодов | Osram/Samsung или аналог |
| Индекс цветопередачи (CRI) | 80 |
| КСС | 15/45 |
Электрические характеристики
| Напряжение питания постоянного тока, В | 24 |
|---|---|
| Тип подключения | Разъем |
| Количество циклов включения | > 100000 |
| Исполнение блока питания | C гальванической развязкой и встроенным активным корректором мощности |
| Наработка на отказ при макс. t°, ч | >35000 |
| Наработка на отказ при −10 °C, ч | >70000 |
Защита
| Класс защиты от поражения электрическим током | I |
|---|---|
| Ударопрочность, IK | IK08 |
Окружающая среда
| Диапазон рабочих температур, °C | -40…+50 |
|---|---|
| Степень защиты, IP | 67 |
| Класс энергоэффективности | A+ |
| Вид климатического исполнения | УХЛ1 |
Условия хранения
| Диапазон температур хранения, °C | -40…+60 |
|---|---|
| Относительная влажность, при 25 °C без конденсата, % | 10…95 |
Особенности
- Обеспечения луча света с узкой диаграммой направленности
- Регулирование интенсивности светового потока группы светильников
- Напряжение питания 24 вольта
- Высокая энергоэффективность
- Высокая цветопередача
- Вторичная оптика - линза из оптического поликарбоната
- Поставляется в комплекте с двумя поворотными кронштейнами
- Охлаждение путём естественной конвекции воздуха
- Пылевлагозащита IP67
Где применяют
- Архитектурная подсветка зданий и сооружений
- Акцентная подсветка архитектурных форм
О серии
Светильник серии Archi — это современное решение для акцентной и заливающей архитектурной подсветки зданий и сооружений.
Серия Archi по умолчанию оснащаются светодиодами белого свечения (4000К). По требованию заказчика могут устанавливаться светодиоды нейтрально-белого (5000К), теплого белого (3000К) свечения или холодного белого свечения (6000К), а так же Red, Green, Blue.
Способ установки светильников — накладной монтаж, с помощью двух кронштейнов. Кроме того, кронштейн имеет регулировку угла наклона.
Данные светильники поставляются без источников питания. Выбор источника питания зависит от количества светильников в цепи.
Светильники имеют возможность управления световыми эффектами, такими как стробирование, мерцание, диммирование и т.д. с помощью включения в цепь аналогового контроллера.
