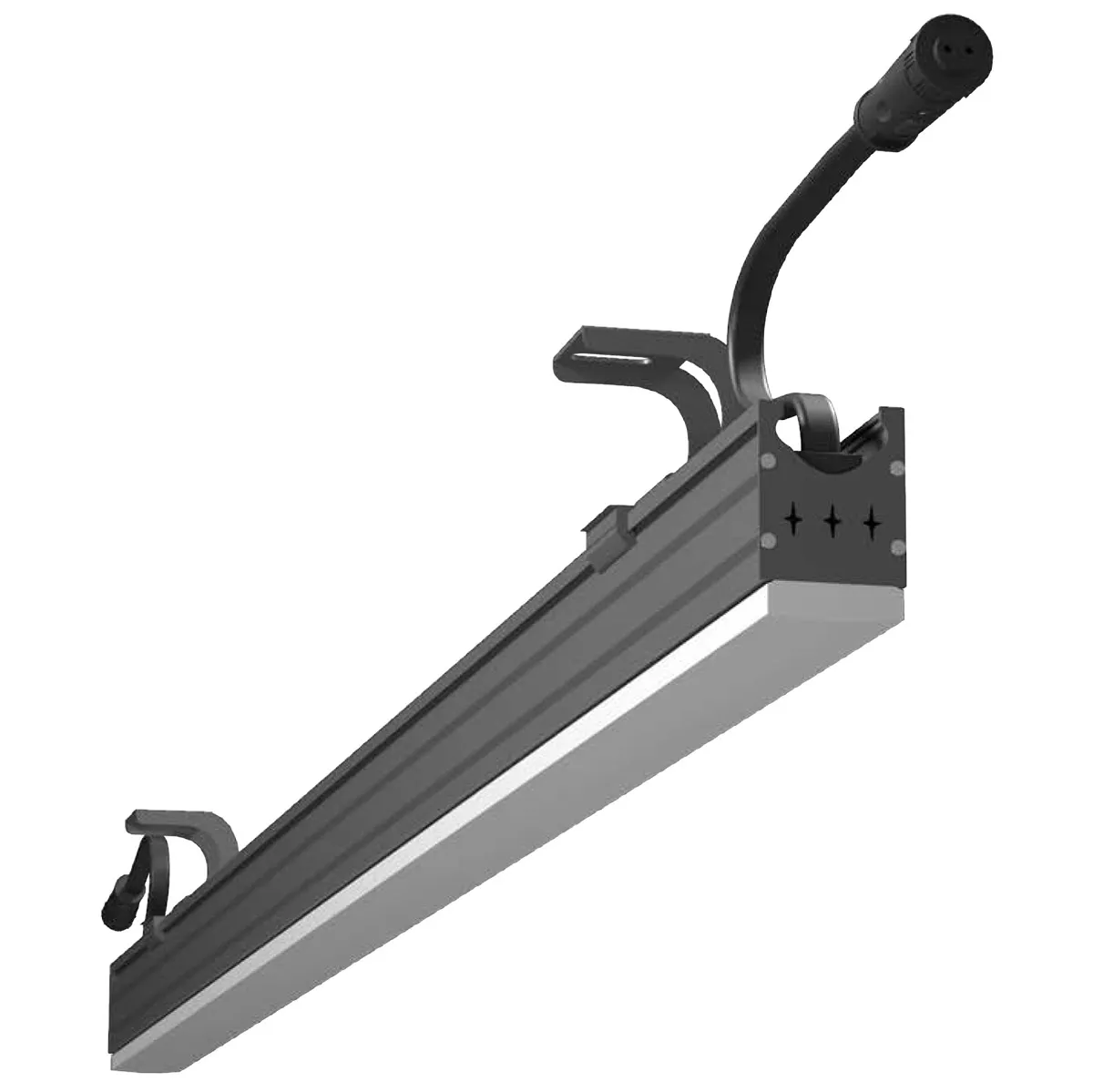

DL-Archi-Line
Светильник серии Archi — это современное решение для контурной архитектурной подсветки карнизов зданий, периметров крыш, балконов, арок и других элементов строительных конструкций.
- Архитектурная подсветка зданий и сооружений
3 модели в серии
Модели отличаются только этим. Всё остальное у них общее, оно ниже.
| Модель | Габариты Д×Ш×В, мм | Мощность, Вт | Световой поток, лм | Эффективность, лм/Вт, не менее | Цветовая температура, K | КСС | Паспорт |
|---|---|---|---|---|---|---|---|
| DL-Archi-Line-18-D | 985х30х46 | 18 | 1620 | 90 | 3000/4000/5000 RGB/R/G/B/RGBW | 15/45/120 | |
| DL-New-Line-Graphite-White-1000-12-D | 1000х22х24 | 10 | 1200 | 98 | 3000/4000/5000/R/G/B | 120 | |
| DL-New-Line-Graphite-White-1000-12-DMX | 1000х22х24 | 18 | 900 | нет | RGBW | 120 |
Габаритные чертежи
DL-Archi-Line-18-D
DL-Archi-Line-18-D

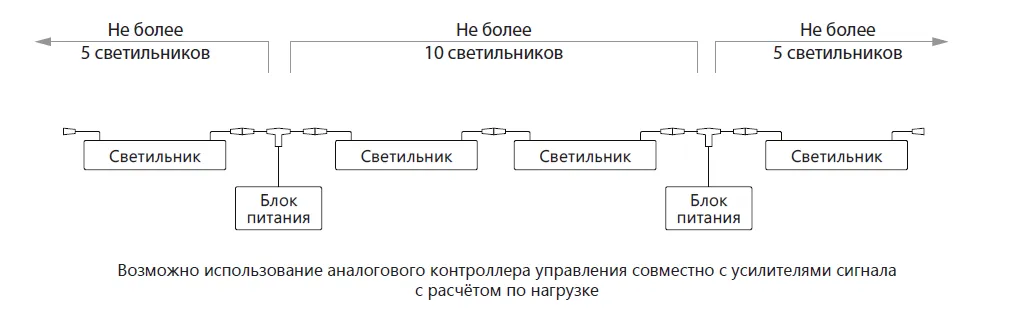

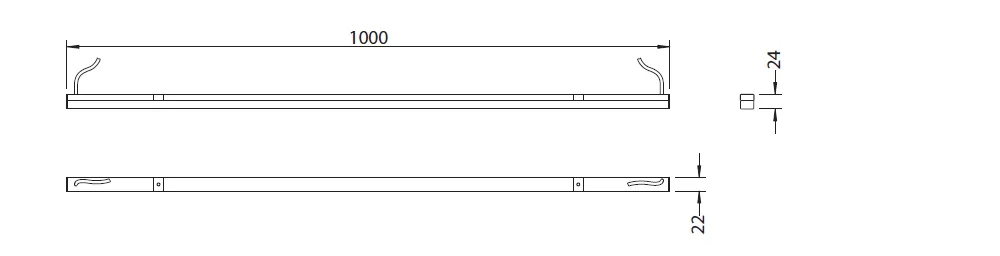

DL-New-Line-Graphite-White-1000-12-D
DL-New-Line-Graphite-White-1000-12-D

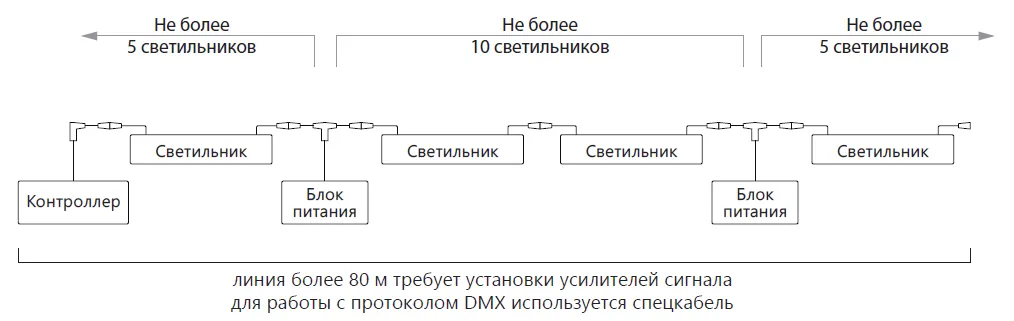

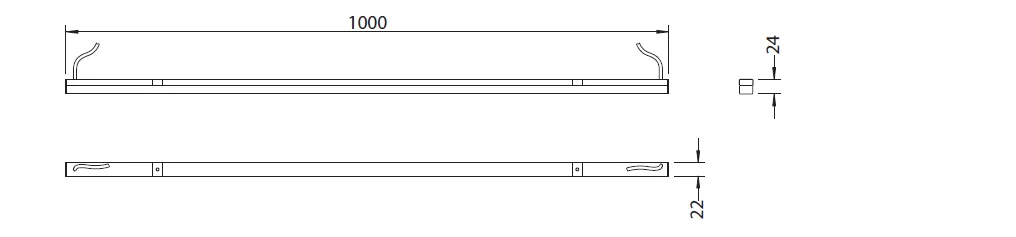

DL-New-Line-Graphite-White-1000-12-DMX
DL-New-Line-Graphite-White-1000-12-DMX
Общие характеристики
Оптические характеристики
| Тип светодиодов | 2835/3030/3535 |
|---|---|
| Марка светодиодов | Osram/Samsung или аналог |
| Индекс цветопередачи (CRI) | 80 |
Электрические характеристики
| Напряжение питания постоянного тока, В | 24 |
|---|---|
| Тип подключения | Разъем |
| Количество циклов включения | > 100000 |
| Исполнение блока питания | C гальванической развязкой и встроенным активным корректором мощности |
| Наработка на отказ при макс. t°, ч | >35000 |
| Наработка на отказ при −10 °C, ч | >70000 |
Защита
| Класс защиты от поражения электрическим током | I |
|---|---|
| Ударопрочность, IK | IK08 |
Окружающая среда
| Диапазон рабочих температур, °C | -40…+50 |
|---|---|
| Степень защиты, IP | 67 |
| Класс энергоэффективности | A+ |
| Вид климатического исполнения | УХЛ1 |
Условия хранения
| Относительная влажность, при 25 °C без конденсата, % | 10…95 |
|---|
Особенности
- Модель имеет мощность 18 Вт
- Напряжение питания 24 вольта
- Рассеиватель из опалового поликарбонатного стекла
- Корпус светильника обеспечивает высокую коррозионную стойкость к воздействию внешней среды на протяжении всего гарантийного срока
- Корпус светильника, выполненный из алюминия, является радиатором, эффективно отводящим тепло от светодиодов
- Охлаждение путём естественной конвекции воздуха
- Пылевлагозащита IP67
Где применяют
- Архитектурная подсветка зданий и сооружений
О серии
Светильник серии Archi — это современное решение для контурной архитектурной подсветки карнизов зданий, периметров крыш, балконов, арок и других элементов строительных конструкций.
Серия Archi по умолчанию оснащаются светодиодами холодного белого свечения (5000К). По требованию заказчика могут устанавливаться светодиоды нейтрально-белого (4000К), теплого белого (3000К) свечения, а так же RGB, RGBW, Red, Green, Blue.
Корпус светильника выполнен из алюминия имеет высокую коррозионную стойкость и окрашен порошковой эмалью. Заказчик имеет возможность выбора цвета корпуса по шкале RAL.
Способ установки светильников — накладной монтаж, с помощью двух кронштейнов. Кроме того, кронштейн имеет регулировку угла наклона.
Данные светильники поставляются без источников питания. Выбор источника питания зависит от количества светильников в цепи. Комплект поставки источника питания также содержит
коннекторы для подключения к светильникам и заглушку на последний светильник.
Светильники имеют возможность управления световыми эффектами, такими как стробирование, мерцание, диммирование и т.д. с помощью включения в цепь блока управления и усилителей.
