DL40W-100-35-180M-L-1
Блок Аварийного Питания (в дальнейшем «БАП») предназначен для установки в светильники и обеспечения аварийного освещения помещений при эвакуации или тревоги в случае выключения электроэнергии.
- Устанавливаются в светильники для обеспечения питания прибора и обеспечения аварийного освещения помещений при эвакуации или тревоге в случае выключения электроэнергии
- Электрические характеристики
- Мощность, (W)

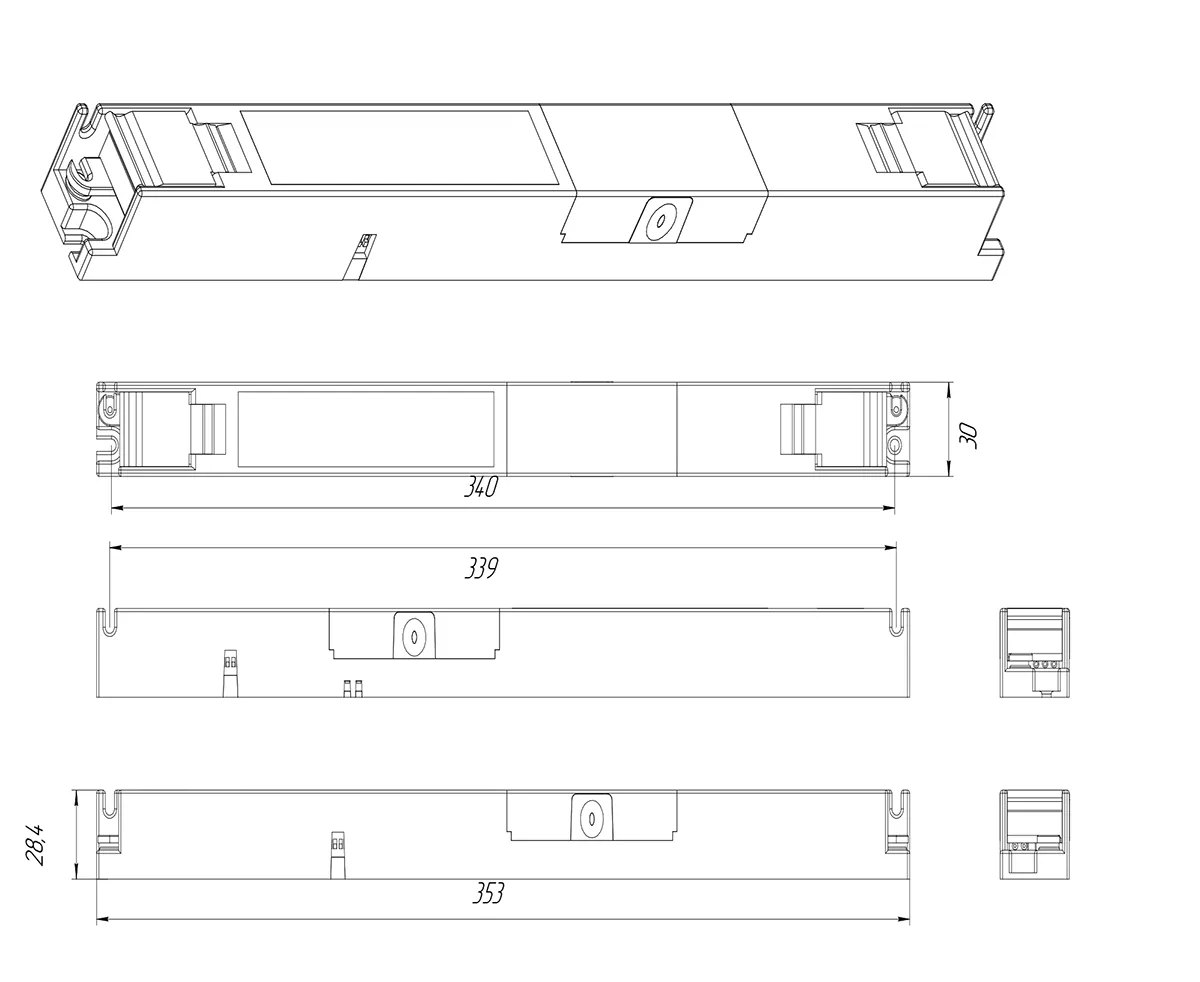

Габаритные чертежи

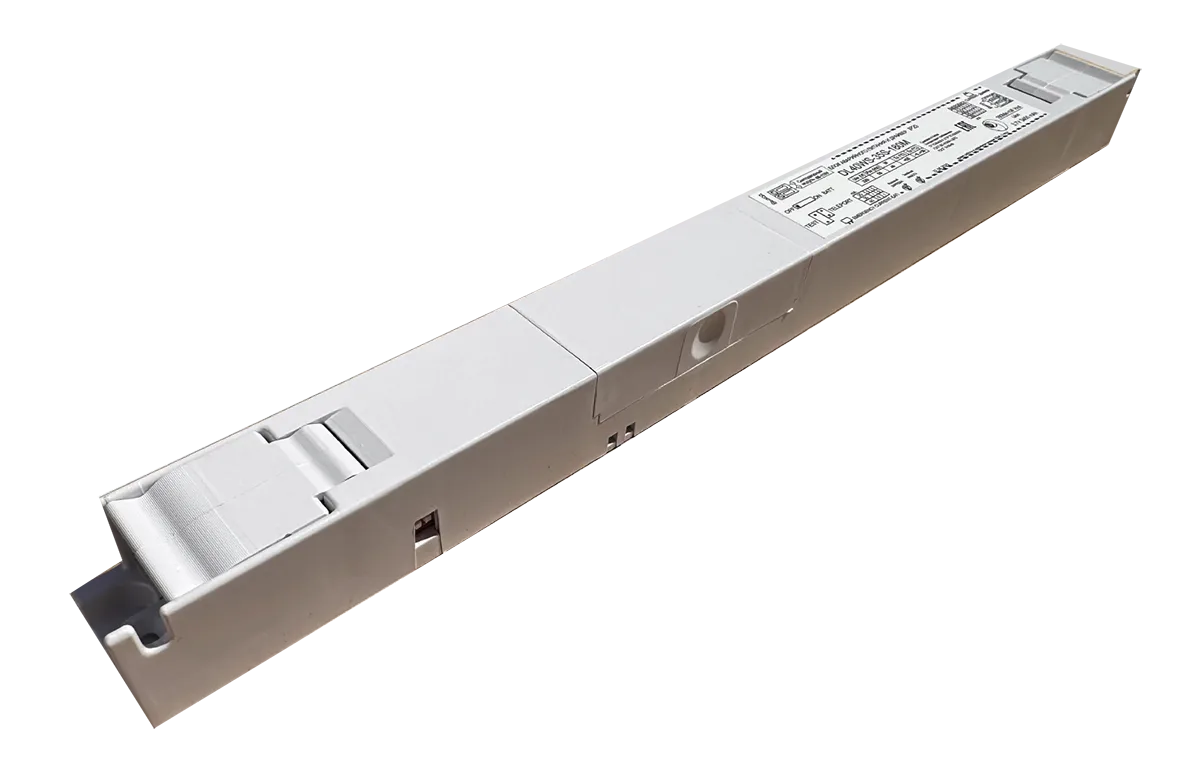

Источник и блок аварийного питания DL40W-100-35-180M-L-1
Источник и блок аварийного питания DL40W-100-35-180M-L-1
Характеристики
Электрические характеристики
| Мощность, Вт | 40 |
|---|---|
| Напряжение питания, В | 176-242 ±10% |
| Частота сети, Гц | 50 |
| Тип аккумуляторной батареи | Li-ion, 3,7В/2200 mAh |
| Время полной зарядки аккумулятора | 48 ч. |
| Длительность работы в аварийном режиме, min | 40-300 |
| Нагрузка блока, не более, mA | 275,300,325,350 |
| Устойчивость к всплескам напряжения, В, до | 1200 |
| Напряжение для перехода в аварийный режим, В, меньше | 140 |
| Выходная мощность в аварийном режиме, Вт | 6 |
| Выходное напряжение в аварийном режиме, В | 160-20 |
Защита
| Защита от 380 В | Есть |
|---|---|
| Класс защиты от поражения электрическим током | II |
Окружающая среда
| Диапазон рабочих температур, °C | 0,1°С…+55°С |
|---|---|
| Степень защиты, IP | 20 |
| Температурный режим работы блока, °C | 0…+45 |
Габариты и вес
| Габариты Д×Ш×В, мм | 340х30х28.4 |
|---|---|
| Масса нетто / брутто, кг | 0,242 |
Условия хранения
| Диапазон температур хранения, °C | +5…+40 |
|---|---|
| Относительная влажность, при 25 °C без конденсата, % | 5…75 |
Особенности
- Есть отсек в корпусе под Li-ion батарею для быстрой замены
- Оснащен защёлками на корпусе для прочности соединения основания и корпуса
- Элементы дополнительной защиты по питанию
- Применена надежная двухсторонняя печатная плата с металлизированными переходными отверстиями
- Корпус выполнен в белом варианте, для уменьшения видимости его в светильниках
Где применяют
- Устанавливаются в светильники для обеспечения питания прибора и обеспечения аварийного освещения помещений при эвакуации или тревоге в случае выключения электроэнергии
- Электрические характеристики
- Мощность, (W)
- 40
- Напряжение питания, (V)
- 176-242 ±10%
- Частота сети, (Hz)
- 50
- Тип аккумуляторной батареи
- Li-ion, 3,7В/2200 mAh
- Время полной зарядки аккумулятора
- 48 ч
- Длительность работы в аварийном режиме, min
- 40-300
- Нагрузка блока, не более, mA
- 275,300,325,350
- Устойчивость к всплескам напряжения, (V), до
- 1200
- Напряжение для перехода в аварийный режим, (V), меньше
- 140
- Выходная мощность в аварийном режиме, (W)
- 6
- Выходное напряжение в аварийном режиме, (V)
- 160-20
- Защита
- Защита от 380V
- Есть
- Класс защиты от поражения электрическим током
- II
- Окружающая среда
- Диапазон рабочих температур, (°C)
- 0,1°С – +55°С
- Степень защиты, IP
- 20
- Температурный режим работы блока, (°C)
- 0 – +45
- Габариты и вес
- Габаритные размеры ДхШхВ, (mm)
- 340х30х28.4
- Масса Нетто/Брутто, (кг)
- 0,242
- Условия хранения
- Диапазон температур хранения, (°C)
- +5 – +40
- Относительная влажность, при 25 °C без конденсата, (%)
- 5 - 75
- Габаритные размеры
- Скачать
- Datasheet для Источник и блок аварийного питания DL40W-100-35-180M-L-1 (PDF)
- Протокол испытаний электробезопасности № 2602/651/657 от 17.02.2026 Блок аварийного питания DL-98-35-180M-L, DL-100-35-180M-L
- Протокол испытаний по световому потоку № 2604/701/707 от 27.04.2026 Блок аварийного питания DL-98-35-180M-L, DL-100-35-180M-L
- Видео (подключение к светильникам)
- Компания:
- Россия, Самарская область, г. Тольятти, ул. Коммунальная, д.24 строение 1
- +7 (8482) 78 93 67
- +7 (919) 819 45 67
- info@diolight.ru
- Продукция:
- Архитектура
- Интерьер
- Комплектующие
- Пром
- Ритейл
- Улица
- Спорт
- ЖКХ
- Охрана
- Школа
- Проекты:
- Реализованные проекты
- Сертификаты:
- Сертификаты соответствия
О серии
Блок Аварийного Питания (в дальнейшем «БАП»)
предназначен для установки в светильники и обеспечения аварийного освещения помещений при эвакуации или тревоги в случае выключения электроэнергии.
БАП состоит из единого корпуса включающего в себя плату управления, преобразователь и аккумулятор.
Оснащён кнопкой проверки режима, индикатором работы и заряда батареи.
Питание светодиодного модуля (модулей) осуществляется от автономного внутреннего источника
питания – Li-ion батареи. В нормальном режиме от сети происходит заряд аккумуляторной батареи.
Обеспечение работы светодиодного модуля (модулей) производится электронным преобразователем, расположенным внутри корпуса.
Переход от нормального режима работы в аварийный режим происходит автоматически. Продолжительность работы светильника в аварийном режиме
от (1 до 3) часа в зависимости от падения напряжения в светодиодных модулях.
При первой установки светильника продолжительность заряда аккумуляторной батареи - 48 часа.

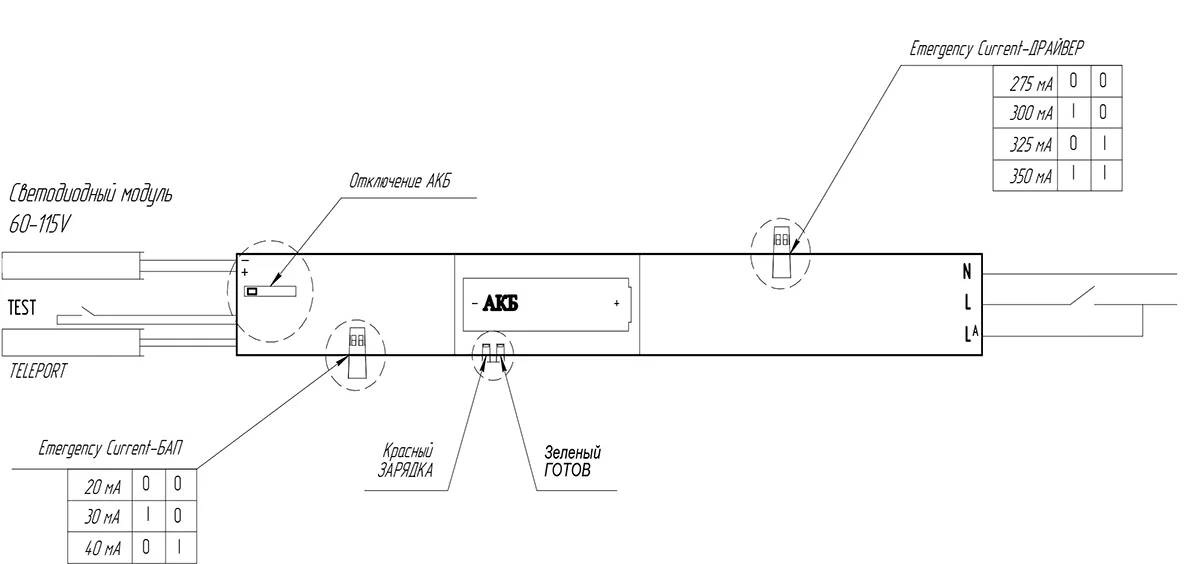

Схема подключения
