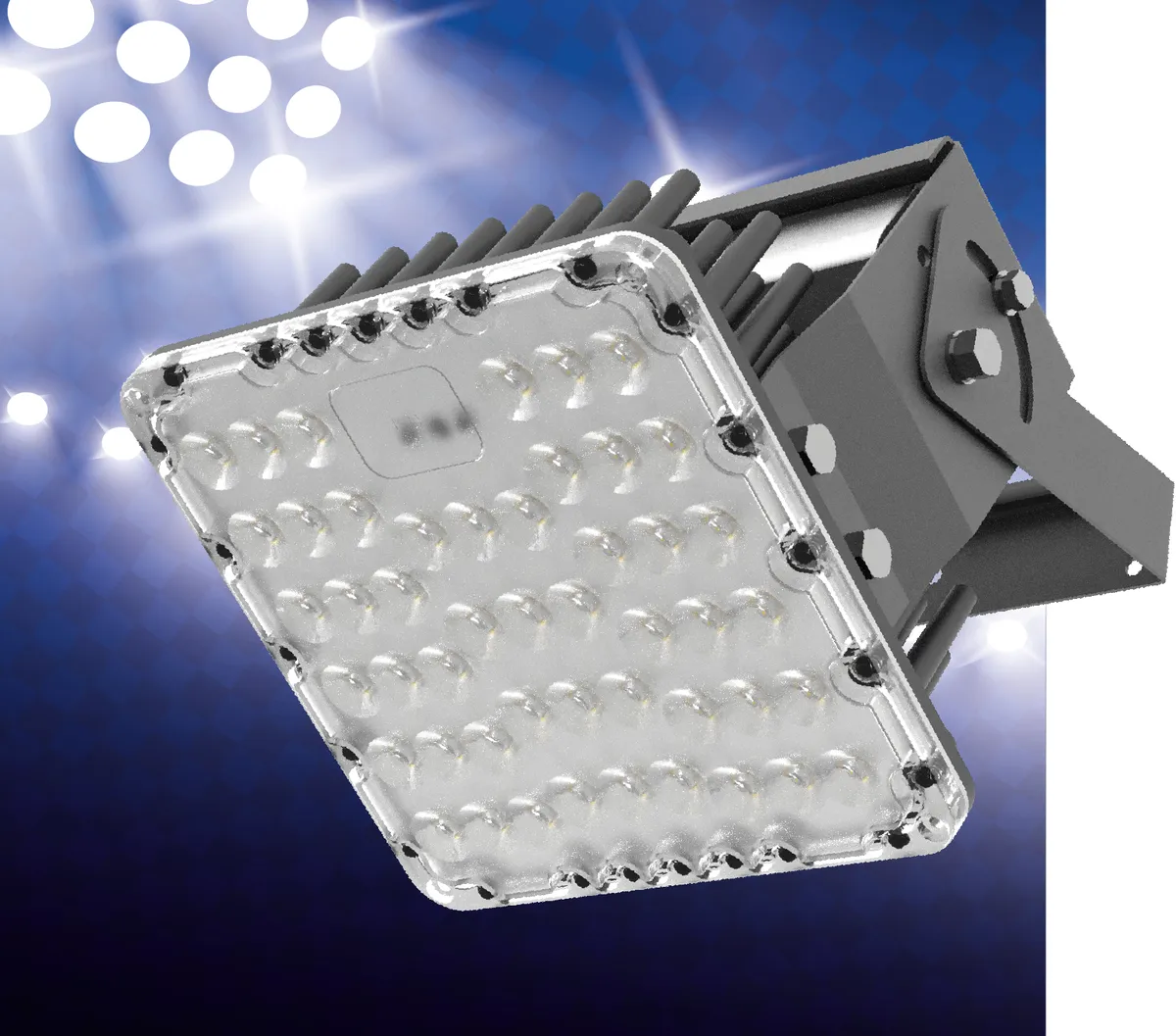

DL-Sport-PX1
Серия SPORT - светодиодные светильники модульного типа для освещения спортивных объектов.
- Освещение спортивных залов и сооружений
- Освещение промышленных помещений и территорий
- Железнодорожных станций
Габаритные чертежи
DL-Sport-PX1
Характеристики
Оптические характеристики
| Световой поток, лм | 15000 |
|---|---|
| Эффективность, лм/Вт, не менее | 142 (min 95) |
| Тип светодиодов | 2835/3030/3535 |
| Марка светодиодов | Osram/Samsung или аналог |
| Количество светодиодов, шт. | 12/48/144 |
| Цветовая температура, K | 5700 |
| Индекс цветопередачи (CRI) | >90 |
| Коэффициент пульсаций, %, не более | ≤1% |
| КСС | 7/15/30/60/RG 60/90 RW 90/120/асимметрия |
| Индекс TLCI | >92 |
Электрические характеристики
| Мощность, Вт | 150 |
|---|---|
| Напряжение питания, В | 220-240 |
| Диапазон входного напряжения, В | 176-264 |
| Частота сети, Гц | 50-60 |
| Напряжение питания постоянного тока, В | 150…350 |
| Коэффициент мощности, PF | ≥ 0,97 |
| Электромагнитная совместимость | Коэффициент гармоник тока менее 15% |
| Тип подключения | Изолированный провод |
| Количество циклов включения | > 100000 |
| Исполнение блока питания | C гальванической развязкой и встроенным активным корректором мощности |
| Наработка на отказ при макс. t°, ч | >35000 |
| Наработка на отказ при −10 °C, ч | >70000 |
| Управление | DMX/DALI |
| Соответствие EN55015, ГОСТ 30804.3.2-2013, ГОСТ Р 51318.15-99 | Соответствует |
Защита
| Защита от 380 В | По запросу |
|---|---|
| Термозащита | Есть |
| Стойкость к импульсам большой энергии, кВ | 3,5 |
| Класс защиты от поражения электрическим током | I |
| Ударопрочность, IK | IK08 |
Окружающая среда
| Диапазон рабочих температур, °C | -40…+45 |
|---|---|
| Степень защиты, IP | 67 |
| Класс энергоэффективности | A+ |
| Вид климатического исполнения | УХЛ1 |
Габариты и вес
| Габариты Д×Ш×В, мм | 221х195х216 |
|---|---|
| Масса нетто / брутто, кг | 3,6/4,2 |
Упаковка и логистика
| В упаковке Д×Ш×В, мм | 226х200х221 |
|---|
Условия хранения
| Диапазон температур хранения, °C | -40…+90 |
|---|---|
| Относительная влажность, при 25 °C без конденсата, % | 10…95 |
Особенности
- Широкий диапазон моделей с разной мощностью на выбор
- Большое количество светодиодов, равномерно распределенных на плате
- Групповая линза из ударопрочного поликарбоната
- Корпус светильника обеспечивает высокую коррозионную стойкость к воздействию внешней среды на протяжении всего гарантийного срока
- Игольчатый радиатор эффективно отводит тепло от светодиодов
- Охлаждение путём естественной конвекции воздуха
- Пылевлагозащита IP67
Где применяют
- Освещение спортивных залов и сооружений
- Освещение промышленных помещений и территорий
- Железнодорожных станций
- Цехов с высотой потолков более 10 м
О серии
Серия SPORT - светодиодные светильники модульного типа
для освещения спортивных объектов.
По умолчанию оснащаются светодиодами холодного белого
свечения (5700К) с высоким TLCI и CRI для освещения спортивных сооружений, где проходят мероприятия с телевизионной
съёмкой. По требованию заказчика могут устанавливаться светодиоды нейтрально-белого (4000К) или теплого белого (3000К) свечения.
При разработке серии светильников была применена технология воздушного радиаторного охлаждения, которая позволила поднять эффективность световых приборов.
Светильники предназначены для монтажа на стены, потолки либо мачты (фермы) освещения. Светильники оснащаются
кронштейном с регулировкой угла наклона светильника, в некоторых моделях предусмотрена регулировка угла наклона
каждой световой секции светильника, что позволяет оптимально нацелить светильник.
Для создания необходимой световой среды светильники
могут быть оснащены вторичной оптикой 7/15/30/60/RG 60/90/RW 90/120/асимметрия либо рефлектором исключающим эффект ослепления, что позволяет сформировать
необходимое потребителю распределение светового потока.
