BUDD-25-10F ALARM, общий вид

BUDD-25-10F ALARM

Блок согласования светодиодного драйвера с управлением 0-10 (1-10) в системах охранных установок по системе управления фазовым напряжением предназначен для управления светодиодными светильниками, имеющими в составе управляемые драйвера с аналоговым протоколом 0-10 (1-10) и разнообразными датчиками, имеющими в своем составе контакты управления фазового напряжения 220 Вольт.

  • Предназначен для управления светодиодными светильниками, имеющими в составе управляемые драйвера с аналоговым протоколом 0-10 (1-10) и разнообразными датчиками, имеющими в своем составе контакты управления c потенциалом фазового напряжения 220 Вольт
  • Электрические характеристики
  • Управляющее напряжение, V
Запросить расчёт

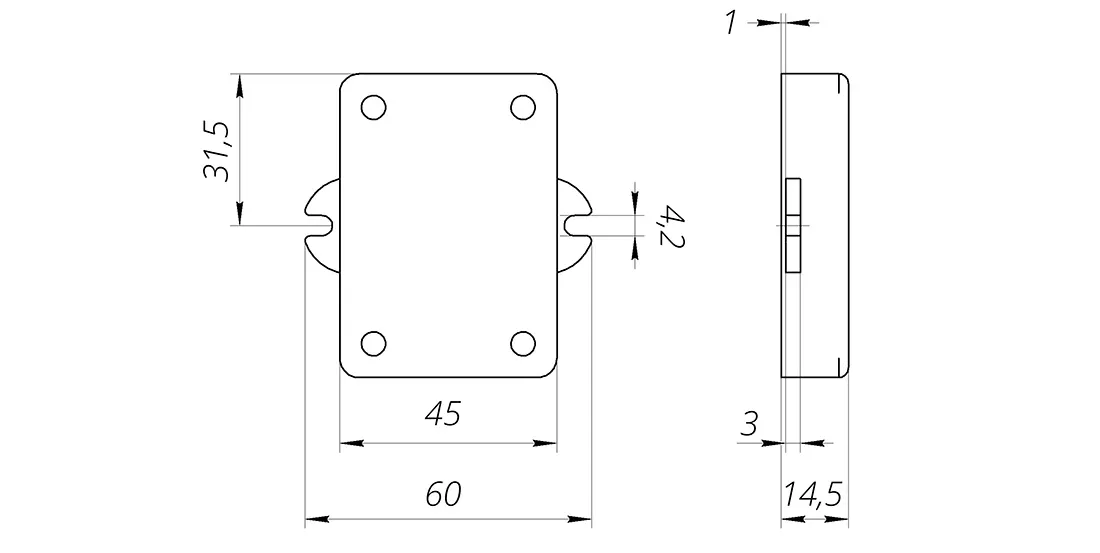

Габаритные чертежи

  • Габаритный чертёж Блок управления охранным освещением BUDD-25-10F ALARM
    Блок управления охранным освещением BUDD-25-10F ALARM
  • Габаритный чертёж Блок управления охранным освещением BUDD-25-10F ALARM
    Блок управления охранным освещением BUDD-25-10F ALARM

Характеристики

Электрические характеристики

Управляющее напряжение, V220
Нагрузка блока, не более, mA100

Окружающая среда

Диапазон рабочих температур, °C-40°С…+60°С
Степень защиты, IP67

Габариты и вес

Габариты Д×Ш×В, мм63×45×14,5
Масса нетто / брутто, кг0,14

Особенности

  • Сопряжение с драйверами, имеющими протокол управления 1-10 (0-10), ШИМ, мощностью до 320 Вт
  • Длина кабеля управления - не более 50 метров
  • Расстояние от драйвера до блока управления - не более 1 метра
  • Нагрузка блока - не более 100 мА
  • Имеется два режима работы: дежурный - 10% от мощности драйвера и тревожный - 100%
  • Возможность переключения режима работы по сигналам тревоги
  • Плавный возврат в дежурный режим

Где применяют

  • Предназначен для управления светодиодными светильниками, имеющими в составе управляемые драйвера с аналоговым протоколом 0-10 (1-10) и разнообразными датчиками, имеющими в своем составе контакты управления c потенциалом фазового напряжения 220 Вольт
  • Электрические характеристики
  • Управляющее напряжение, V
  • 220
  • Нагрузка блока, не более, mA
  • 100
  • Окружающая среда
  • Диапазон рабочих температур, (°C)
  • -40°С – +60°С
  • Степень защиты, IP
  • 67
  • Габариты и вес
  • Габаритные размеры ДхШхВ, (mm)
  • 63x45x14,5
  • Масса Нетто/Брутто, (кг)
  • 0,14
  • Габаритные размеры
  • Скачать
  • Datasheet для BUDD-25-10F ALARM (PDF)
  • Паспорт для BUDD-25-10F ALARM (PDF)
  • Компания:
  • Россия, Самарская область, г. Тольятти, ул. Коммунальная, д.24 строение 1
  • +7 (8482) 78 93 67
  • +7 (919) 819 45 67
  • info@diolight.ru
  • Продукция:
  • Архитектура
  • Интерьер
  • Комплектующие
  • Пром
  • Ритейл
  • Улица
  • Спорт
  • ЖКХ
  • Охрана
  • Школа
  • Проекты:
  • Реализованные проекты
  • Сертификаты:
  • Сертификаты соответствия

О серии

Блок согласования светодиодного драйвера с управлением 0-10 (1-10) в системах охранных установок по системе управления фазовым напряжением предназначен для управления светодиодными светильниками, имеющими в составе управляемые драйвера с аналоговым протоколом 0-10 (1-10) и разнообразными датчиками, имеющими в своем составе контакты управления фазового напряжения 220 Вольт.

Блок позволяет переключать режимы работы линий освещения (дежурный\тревожный) по сигналам тревоги от средств обнаружения любых охранных извещателей или датчиков с тревожным выходом управляющего напряжения 220 Вольт.

Блок сопрягается с драйверами с управлением мощностью до 320 Вт.

Длина кабеля управления составляет до 50 метров.

Расстояние от драйвера до блока управления рекомендуется делать как можно короче, не более 1 метра.

Нагрузка блока не более 100 мА.

Блок работает в 2-х режимах 10% и 100%. В дежурном режиме выставляет драйвер на 10% от своей мощности, в тревожном (появление напряжения на контактах Х1) переходит в режим 100% мощности.

Иные пропорции соотношения устанавливаются на заводе-изготовителе. Возврат в дежурный режим производится плавно.

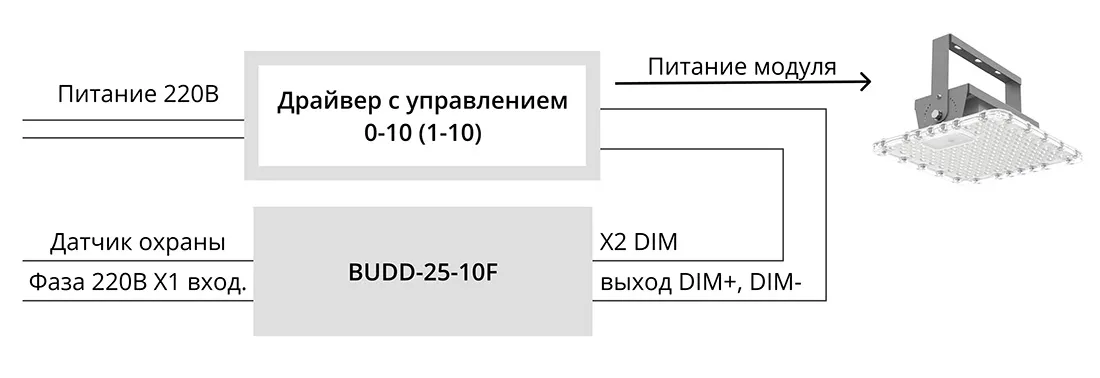

Схема подключения
